Guide Technique de Sélection
Capteurs de Température Industriels

Solutions avancées de mesure de température

Conatec propose une gamme complète de capteurs de température conçus pour répondre aux exigences de l'industrie moderne. Avec plus de quatre décennies d'expérience, nous fournissons des solutions précises et fiables pour les applications critiques dans des secteurs tels que la chimie, la pétrochimie, l'alimentaire et la métallurgie.

Ce guide technique vous aidera à sélectionner le capteur le plus adapté à votre application spécifique, en tenant compte de facteurs tels que la plage de température, la précision requise, l'environnement d'installation et le budget disponible.

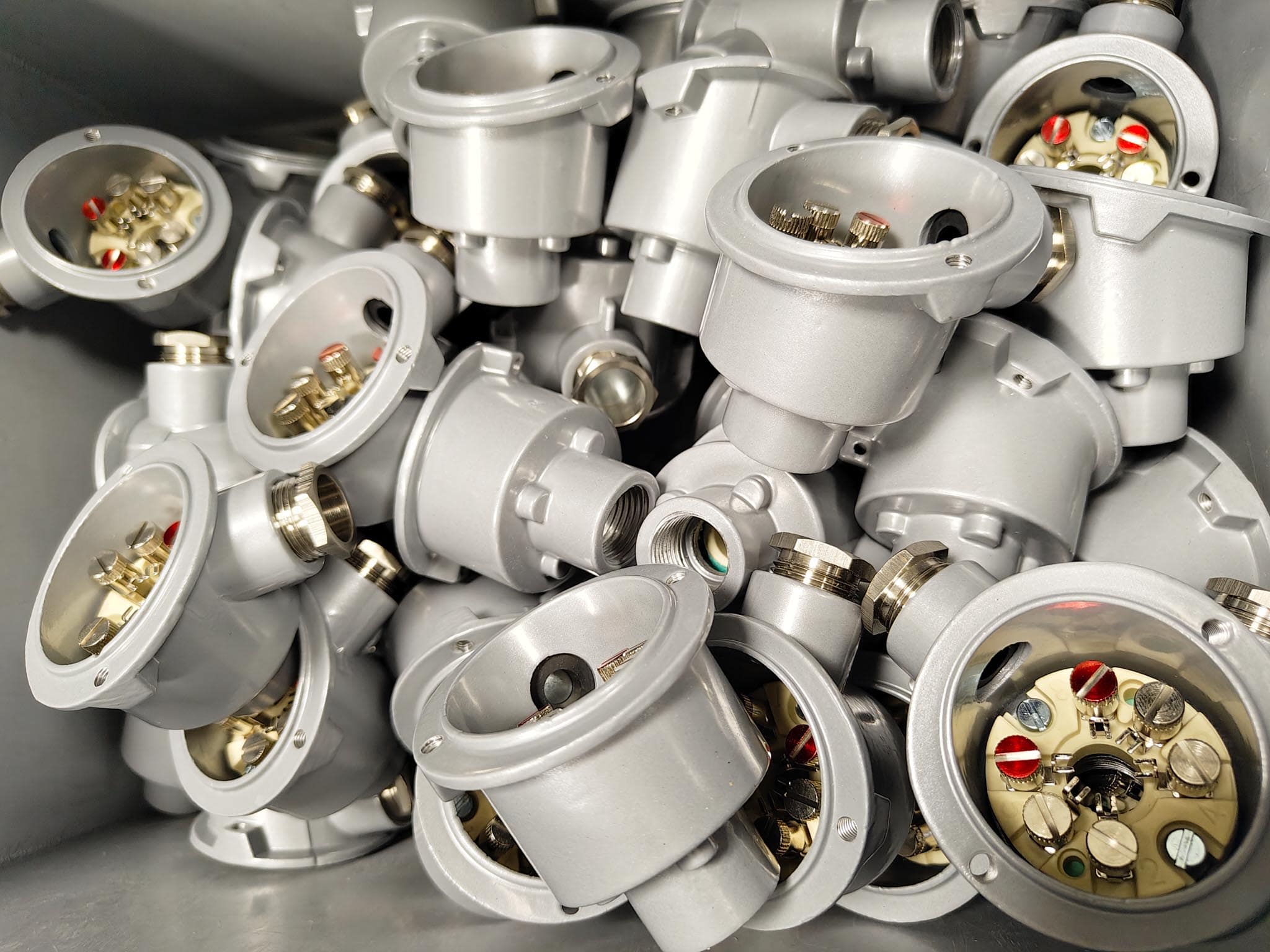

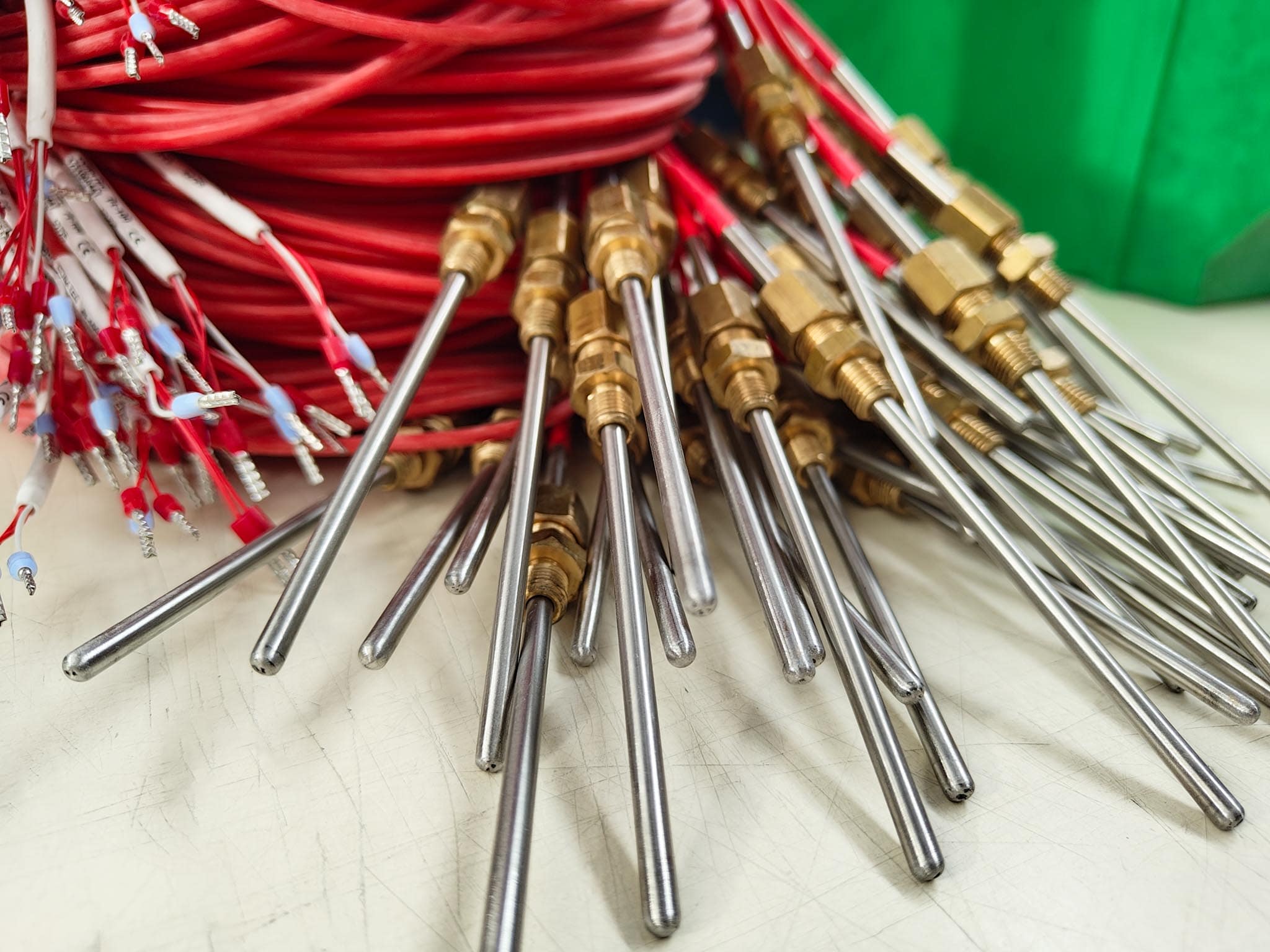

Thermorésistances de Précision

Les thermorésistances RTD (Resistance Temperature Detector) basent leur fonctionnement sur la variation prévisible de la résistance électrique avec la température. Elles sont le choix privilégié lorsque une précision maximale et une stabilité à long terme sont requises.

Types disponibles et spécifications

PT100 - Standard International

Plage de température : −200°C à +850°C
TCR : 0.00385 Ω/°C (IEC 60751)
Précision : Classe A (±0.15°C), Classe B (±0.3°C)
Applications idéales : Industrie générale, laboratoires, processus critiques
Avantages : Standard international, excellente stabilité, compatible avec la plupart des instruments
Considérations : Coût plus élevé que les capteurs de nickel, sensibilité inférieure au PT1000

PT500 - Réduction de Bruit Électrique

Plage de température : −200°C à +650°C
TCR : 0.00385 Ω/°C
Applications idéales : CVC, automatisation de bâtiments, surveillance à distance
Avantages : Effet de bruit électrique réduit dans les longs câbles, compatible avec les transmetteurs modernes
Considérations : Moins standardisé que le PT100, disponibilité moindre de contrôleurs universels

PT1000 - Auto-échauffement Minimal

Plage de température : −200°C à +650°C
TCR : 0.00385 Ω/°C
Applications idéales : CVC, efficacité énergétique, énergies renouvelables, capteurs autonomes
Avantages : Auto-échauffement moindre, idéal pour les capteurs alimentés par batterie
Considérations : Compatibilité limitée avec certains instruments, nécessite une précision de lecture plus élevée

Ni100 - Solution Économique

Plage de température : −60°C à +180°C
TCR : 0.00617 Ω/°C
Applications idéales : Électroménager, applications économiques, automobile
Avantages : Sensibilité plus élevée que le platine, faible coût
Considérations : Réponse non linéaire, pas de standardisation internationale, plage limitée

Cu100 - Excellente Linéarité

Plage de température : −200°C à +260°C
TCR : 0.00427 Ω/°C
Applications idéales : Systèmes legacy, processus simples
Avantages : Excellente linéarité, haute conductivité thermique
Considérations : Oxydation rapide, peu utilisé dans l'industrie moderne, aucune réglementation actuelle

  • Avantages clés : Précision supérieure, stabilité à long terme, réponse linéaire
  • Applications typiques : Contrôle de processus, laboratoires, climatisation industrielle

Thermocouples Industriels

Les thermocouples génèrent une tension électrique proportionnelle à la température grâce à l'effet thermoélectrique. Ils sont le choix privilégié pour les plages de température extrêmes et les environnements industriels sévères où la robustesse est prioritaire.

Type T (Cuivre-Constantan)

Plage utile : −200°C à +350°C (max. +400°C)
Précision : Élevée (±0.5°C à ±1°C)
Environnement idéal : Cryogénie, réfrigération, laboratoires, atmosphères oxydantes douces
Avantages : Très stable à basse température, excellente linéarité, bonne résistance à l'humidité
Limitations : Ne supporte pas les hautes températures, le cuivre s'oxyde facilement

Type J (Fer-Constantan)

Plage utile : −40°C à +750°C
Précision : Bonne (±1°C typique)
Environnement idéal : Fours électriques, environnements industriels modérés
Avantages : Faible coût, bonne sensibilité
Limitations : S'oxyde dans les atmosphères humides, non adapté à l'usage prolongé à haute température

Type E (Chrome-Constantan)

Plage utile : −200°C à +900°C
Précision : Très élevée (±0.5°C typique)
Environnement idéal : Cryogénie, environnements à basse température avec haute sensibilité requise
Avantages : Sensibilité la plus élevée de tous les métaux de base, excellent pour basse température
Limitations : Résistance limitée à la corrosion chimique dans certains environnements industriels

Type K (Chromel-Alumel)

Plage utile : −200°C à +1,260°C
Précision : Moyenne (±1.5°C typique)
Environnement idéal : Industrie générale, fours, moteurs, atmosphères oxydantes ou inertes
Avantages : Très polyvalent, économique, résistant, populaire en automatisation
Limitations : Dérive de sensibilité à long terme au-dessus de 1000°C

Type S (Platine-Rhodium 10%)

Plage utile : 0°C à +1,480°C (max. 1,600°C)
Précision : Très élevée (±0.25°C à ±1°C selon la plage)
Environnement idéal : Fours haute température, laboratoires, pharmaceutique, métallurgie
Avantages : Stabilité exceptionnelle, résistant aux hautes températures, applications critiques
Limitations : Coût élevé dû au contenu en platine, sensibilité inférieure aux métaux de base

Type N (Nicrosil-Nisil)

Plage utile : −200°C à +1,280°C
Précision : Meilleure que le type K (±1°C typique)
Environnement idéal : Environnements industriels haute température, atmosphères oxydantes et neutres
Avantages : Haute stabilité thermique, résistant à la dérive, alternative moderne au type K
Limitations : Coût plus élevé que le type K, disponibilité plus limitée

Tableaux de Comparaison des Performances

Les tableaux suivants fournissent une comparaison rapide des caractéristiques clés pour faciliter la sélection du capteur le plus adapté à chaque application spécifique.

Thermorésistances RTD

Type Matériau Plage (°C) TCR (Ω/°C) Précision Environnement idéal
PT100 Platine −200 à +850 0.00385 ★★★★★ (±0.15°C) Industrie, laboratoire
PT500 Platine −200 à +650 0.00385 ★★★★ CVC, automatisation
PT1000 Platine −200 à +650 0.00385 ★★★★ Énergie, batteries
Ni100 Nickel −60 à +180 0.00617 ★★★ Électroménager
Cu100 Cuivre −200 à +260 0.00427 ★★★ Applications legacy

Thermocouples

Type Matériaux Plage (°C) Précision Environnement idéal
T Cu-Constantan −200 à +350 ★★★★★ (±0.5°C) Cryogénie, réfrigération
J Fe-Constantan −40 à +750 ★★★★ Fours, industrie générale
E Cr-Constantan −200 à +900 ★★★★★ Haute sensibilité, laboratoire
K Cr-Al −200 à +1260 ★★★ Industrie générale
S Pt-Rh (10%) 0 à +1480 ★★★★★ Haute température, pharmaceutique
N NiCr-NiSi −200 à +1280 ★★★★ Haute température, oxydant
Télécharger le tableau complet des spécifications

Protections Métalliques et Céramiques

Une protection adéquate est essentielle pour assurer la durabilité et la précision des capteurs dans les environnements industriels sévères. Conatec offre une gamme complète de protections spécialement conçues pour différentes conditions de fonctionnement.

Protections Métalliques

Matériau T. max. oxydante (°C) T. max. réductrice (°C) Diamètres (mm) Applications principales
AISI 304 900 600 4-6-8-10/12-15-21 Industrie chimique, pétrochimique
AISI 316 900 600 4-6-8-10/12-15-21 Résistant aux acides, eau de mer
AISI 446 1100 950 21, 30 Atmosphères sulfureuses, fours
AISI 310 1150 650 18-21-26.9 Fours, processus corrosifs
Inconel 600 1175 550 3-4-5-6-8 Industries chimiques, thermiques

Protections Céramiques

Type T. max. (°C) Choc thermique Flexion (Kp/cm²) Applications
PYTHAGORAS KER 610 1600 Régulier 1500 Usage général, gaz halogènes
ALSINT KER 710 1950 Bon 3600 Atmosphères agressives, HF
SILIMANTIN 60 1650 Très bon 350 Protection externe double tube
CARBURE DE SILICIUM 1500 Excellent -- Haute conductivité thermique
SUPAMOR GM 1200 Bon 2000 Aluminium en fusion

Câbles d'Extension et de Compensation

Les câbles de compensation assurent une transmission précise du signal du capteur à l'instrument de mesure. Une sélection correcte est critique pour maintenir la précision du système complet.

Codage Couleur par Normes

Type Norme Conducteur + (Positif) Conducteur - (Négatif) Gaine extérieure
Type K ANSI Vert Blanc Vert
IEC Vert Blanc Vert
Type J ANSI Blanc Rouge Noir
IEC Noir Blanc Noir
Type T ANSI Bleu Rouge Bleu
IEC Bleu Blanc Bleu
Type S ANSI Noir Rouge Noir
IEC Orange Blanc Orange

Considérations de Sélection

  • Compatibilité matérielle : Doit correspondre exactement au type de thermocouple
  • Plage de température : Vérifier la capacité de fonctionnement du câble
  • Isolation : PVC (jusqu'à 105°C), PTFE (jusqu'à 260°C), fibre de verre (jusqu'à 482°C)
  • Longueur et calibre : Minimiser la résistance et l'atténuation du signal

Différences clés :

ANSI : Conducteur négatif généralement rouge (sauf Type K)
IEC : Conducteur négatif toujours blanc

Il est essentiel de suivre la norme correcte pour éviter les erreurs de connexion qui affectent la précision.
